引言

鉛酸蓄電池大量用于UPS系統中，而用于控制蓄電池組輸出的保護開關，其作用非常重要，不僅承擔著蓄電池的正常切除和接通，而且在蓄電池出現過放、過載、短路等故障時，還需具有相應的保護。

蓄電池電壓使用范圍較寬，內阻變化較大，因此通過靜態計算得出短路電流不夠****，且無法匹配全生命周期的電池特性，使得蓄電池在系統保護設備的設定、選取和整定等方面缺少相應的依據。一旦電池保護開關選擇不合理，或者不能隨著電池的性能變化進行相應調整，在系統出現短路故障時無法及時脫扣，**會造成故障擴大化等嚴重后果。

一、UPS蓄電池系統

UPS系統，包括蓄電池組、電池之間連接線纜或銅排、電池保護開關、蓄電池到UPS主機之間的接線及UPS主機。正常情況下，UPS主機由市電供電，并向蓄電池充電。當市電異常時，電池經UPS逆變器變換為交流電為負載供電。當出現異常情況時，如蓄電池短路、UPS主機嚴重故障時，電池保護開關需要脫扣，從而將電池能量源與故障點隔離，起到保護電池和防止故障擴大化的作用。

二、開關及其類型

開關由操作機構、觸點、保護裝置( 各種脫扣器)、滅弧系統等組成。其主觸點通常是通過手動操作閉合。主觸點閉合后，自由脫扣機構將主觸點鎖閉在合閘位置上。過電流脫扣器的線圈和熱脫扣器的熱元件與主電路串聯，欠電壓脫扣器的線圈和電源并聯。當電路發生短路或嚴重過載時，過電流脫扣器的銜鐵吸合，使自由脫扣機構動作，主觸點斷開主電路。當電路過載時，熱脫扣器的熱元件發熱使雙金屬片向上彎曲，推動自由脫扣機構動作。當電路欠電壓時或通過控制系統觸發欠壓脫扣時，欠電壓脫扣器的銜鐵釋放，也使自由脫扣機構動作。

交流電的每個周期都有自然過零點，在過零點容易熄弧，而直流電沒有零點，電弧難以自然熄滅，因此直流系統滅弧相對困難。開關分為直流開關、交流開關和交直流兩用開關。交流開關與直流開關在結構和性能上有很大區別，原則上交流開關不宜用在直流電路中。

三、蓄電池的短路電流

圖一電池短路示意圖

圖一為典型的電池系統短路示意圖，其中R_batt為電池內阻，L_batt為電池內電感，V_batt為電池開路電壓，R_int 和L_int為電池組之間連線電阻和電感，R_ext和L_ext為電池組到UPS之間的電阻和電感，R_fault 和L_fault為短路點的電阻和電感。短路電流由電池的開路電壓及短路的整個回路阻抗決定，其中電感決定了故障電流的上升率，回路電阻決定了短路電流值。而短路點也有阻抗，不同的短路類型，短路點阻抗不同而且難以評估。這里僅以理想短路狀態為計算模型。

電池的短路電流可以從用戶手冊上查或計算出來，比如從圖三可以查到大某電池的短路電流為4900A@0.1sec�？梢钥闯觯姵囟搪冯娏鞣浅４�，所以短路狀態下電池電壓下降非�？欤S著電池電壓的下降，短路電流也會迅速下降。因此，在短路時，合理的情況是電池保護開關應該觸發瞬動保護立即脫扣，否則短路電流一旦下降，將可能無法使保護裝置動作，整個系統**會處于不可控制的危險境地。

短路電流也可計算獲得，根據短路電流公式計算：短路電流=浮充電壓/（電池內阻+連接銅排及接觸電阻+電池線纜電阻），而實際的工程現場很難評估電池線纜阻抗和電池連接接觸阻抗，所以一般可以根據經驗使用簡化公式計算：短路電流=浮充電壓/電池內阻，然后再考慮20%的線纜及接觸阻抗。例如計算電池短路電流5kA，考慮線纜阻抗和連接阻抗，則短路電流約為4kA。

四、保護開關的選擇

4.1額定工作電壓

指開關在正常的情況下（不間斷的）工作的電壓，工程上經常使用保護開關多極串聯以提高工作電壓。

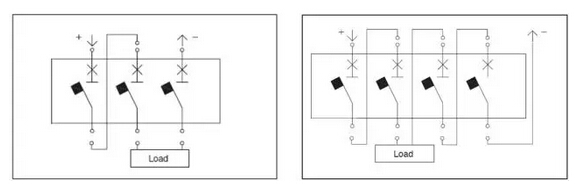

圖二參考的電池保護開關串聯接法

4.2 額定電流

保護開關的額定電流是指脫扣器能長期通過的電流，也**是指脫扣器額定電流。在UPS系統上，蓄電池保護開關的額定電流要大于正常工作條件下電池的****放電電流，即電池放電終止電壓下的放電電流。

UPS蓄電池****放電電流=（UPS的額定容量×UPS的輸出功率因數）/（逆變器效率×電池組放電終止電壓），在工程現場，需要根據現場情況設置電池保護開關的額定電流不小于UPS蓄電池在放電終止時的放電電流。

4.3瞬時脫扣電流

用于短路保護，當出現短路故障時，脫扣器能夠迅速動作，切斷故障點，防止故障擴大化。根據前文計算的電池短路電流，現場應設定電池保護開關的瞬時脫扣電流小于蓄電池組的短路電流。

4.4短路分?jǐn)嗄芰?/STRONG>

極限短路分?jǐn)嗄芰cu和運行短路分?jǐn)嗄芰cs，是指保護開關在規定的試驗程序下，不要求和要求保護開關連續承載其額定電流的分?jǐn)嗄芰�。如果短路電流超出保護開關承載的能力，則可能會導致保護開關無法正常保護或出現嚴重的故障。而實際應用中根據常見的電池后背時間要求配置的電容組容量，其短路電流一般都遠小于保護開關的短路分?jǐn)嗄芰Α?/P>

五、存在問題

上述設計方法是基于電池的初始狀態計算的靜態值，而蓄電池電壓和內阻是隨時間動態變化的。根據經驗，當電池老化時，內阻可能增加60%甚至更高，而一般電池的放電終止電壓是浮充電壓的70%。綜合考慮，當電池接近老化壽命且電池電壓較低時，短路電流可能只有原來的40%左右。如果按初始的電池狀態選擇電池保護開關，當電池老化時，其短路電流很可能無法觸發電池開關的瞬動保護，從而使故障擴大化。另外設計時考慮的是理想的短路狀態，而實際上電池短路可能是復雜多變的，短路點的阻抗是不可忽略而且難以****衡量。這也是為什么即使嚴格按經驗和要求進行了電池保護開關配置，而實際上在很多事故中電池保護開關無法脫扣的原因。

六、主動脫扣的電池保護開關

基于以上情況，主流的UPS廠商使用了主動脫扣電池保護開關，如艾默生網絡能源有限公司為大容量UPS 提供電池保護開關（BCB）盒選件，其硬件包括電池保護開關控制板、帶失壓脫扣的電池保護開關、電池保護開關控制板到UPS之間的控制線纜、電池溫度傳感器（選件）等，可以實現的功能有：

1、電池放電電流超過電池保護開關額定電流一定時間后，保護開關熱脫扣跳閘，起到過載保護作用

2、電池短路電流超過保護開關瞬動電流后，保護開關磁脫扣跳閘，起到短路過流保護作用。

3、電池電壓到達放電終止電壓時，UPS主動發跳閘觸發信號，保護開關欠壓脫扣，防止電池過放電。

4、當直流母線電壓異常（過壓或欠壓）等嚴重故障時，UPS主動發跳閘觸發信號，保護開關跳閘，防止故障擴大。

5、電池過溫或電壓過壓時，UPS主動發跳閘觸發信號，保護開關跳閘，防止電池?zé)崾Э鼗蜻^充電。

6、UPS控制系統****掉電，會觸發脫扣信號，保護開關跳閘，確保系統處于可控制范圍。

7、UPS緊急關機，也會觸發電池保護開關脫扣，可在緊急情況下切斷電池能量源。

艾默生使用的配置BCB的大容量UPS全球使用超過1萬臺，為客戶的設備安全和機房安全提供了極大的保障。

結論

隨著電池的老化和內阻增大，**初設計的電池保護開關**可能無法起到應有的保護作用，系統存在一定的隱患。而工程現場往往不能根據電池老化情況動態調整開關設置，所以選擇有主動脫扣功能的電池保護開關**顯得十分必要。主動脫扣功能的電池保護開關在UPS或電池異常情況下，觸發跳閘信號使電池保護開關脫扣，極大的提高了UPS供電系統的安全性。
